Il existe de nombreuses
façons de monter une prise mâle de la série
"UHF", une "PL" comme on la nomme communément
en abrégeant sa référence "PL-259".
En voici une que j'utilise sans inconvénient sur décamétriques.
C'est en effectuant les soudures qu'on verra l'intérêt
du téflon qui supportera la chaleur sans fondre...
Montage d'une PL-259 sur un câble
RG-59
L'utilisation d'une PL-259 sur un câble de petit diamètre
est assez courante, bien qu'une fiche BNC convienne mieux de
par sa taille. Pour passer du diamètre intérieur
de la fiche de 10 mm environ à celui d'un câble
de diamètre extérieur 6 mm comme le RG59,
on utilise un réducteur de diamètre qui se visse
dans le corps de la fiche
|
|
|
|
Le réducteur, la douille
et le corps. |
|
Dénuder l'extrémité
du câble sur 15 mm au minimum, peigner la tresse et
la vriller. Mettre une goutte de soudure à l'extrémité
de la tresse et en courber légèrement le bout. |
|
|
|
|
Glisser la douille et le réducteur
sur le câble. Enfiler le câble dans le corps de la
prise de façon à ce que l'âme pénétre
dans la partie mâle et que l'extrémité coudée
de la tresse passe par un des quatre trous. |
|
Visser le réducteur, replier
la tresse dans la gorge, couper le surplus et souder la tresse
sur le corps à l'aide d'un fer puissant. Souder l'âme
dans la pin et couper ce qui dépasse. |
Vérifier à l'ohmmètre la résistance
(très faible) entre les deux extrémités
de l'âme du coaxial et de celles du blindage ainsi que
le parfait isolement entre l'âme et le blindage. Faire
remuer le câble par rapport à la fiche pour repérer
les faux contacts.
Montage d'une PL-259 sur un câble
RG-58
Voici une variante du montage d'une PL259 sur un câble
coaxial, cette fois du RG58 de 5mm de diamètre. Le principe
est le même. La tenue mécanique du câble est
meilleure.
|
|
|
|

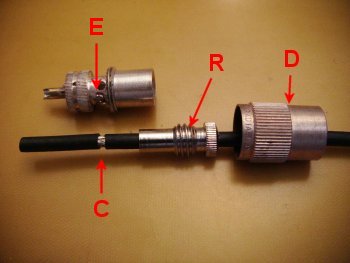

Enfiler la douille D
et le réducteur R sur le câble. Enlever l'isolant
extérieur sur 15mm au minimum. Etamer la gorge du corps
de la prise à proximité de deux trous opposés
en E. |
|

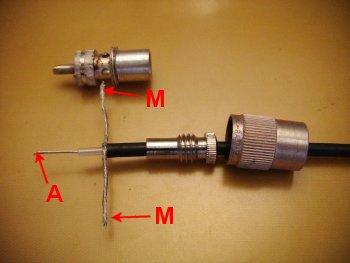

Peigner la tresse M
avec une pointe fine et la séparer en deux, torsader et
étamer légèrement les extrémités
de l'âme A et de la tresse pour coller les petits
fils ensembles. |
|
|
|
|

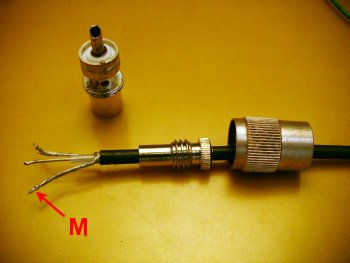

Recourber les extrémités
de chaque partie de la tresse en M |
|

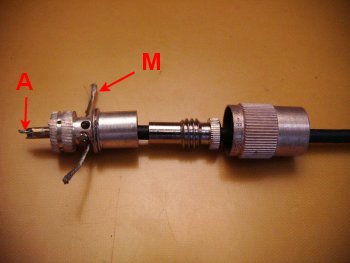

Enfiler l'âme A dans
la pinoche tubulaire et passer les deux morceaux de tresse M
dans deux trous opposés. Pousser à fond le câble
et tirer sur les deux morceaux de tresse. |
|
|
|
|

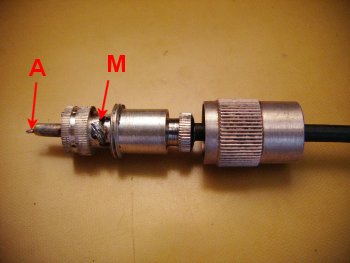

Couper les deux morceaux de
tresse pour laisser dépasser 5mm et étamer leur
extrémités. Replier la tresse dans la gorge au
contact de la partie étamée lors de la première
opération. Souder l'extrémité de l'âme
A puis couper le fil au ras de la pinoche. |
|
|
|
