La gaine thermorétractable
permet l'isolation électrique de conducteurs de petits
diamètres qui seraient restés nus sans cela, en

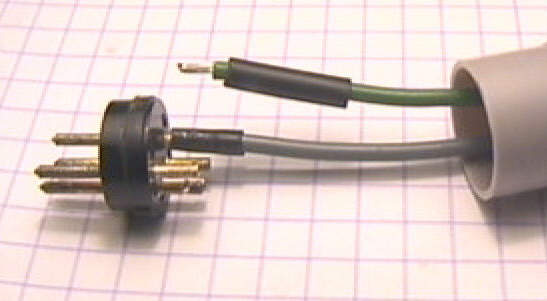

réduisant fortement les risques de court-circuit. Photo
ci-contre, on voit un morceau de gaine enfilée sur le fil
vert à souder et le fil gris déjà isolé
par un morceau de gaine rétractée. Celle-ci ne peut
glisser car elle est coincée étroitement sur la
pin du connecteur.
La gaine participe en outre à l'amélioration de
la tenue mécanique des conducteurs.
Principe
La gaine thermorétractable
est une gaine isolante généralement en polyolefine
irradiée de couleur noire et qui se rétracte lorsqu'elle
est chauffée à 80 degrés minimum (ou 120
degrés selon le produit) à l'aide d'un pistolet
à air chaud. Le rapport de rétreint est de l'ordre
de 2 (mais va jusqu'à 6 pour certaines gaines), c'est à
dire que le diamètre d après chauffage est
2 fois plus petit que le diamètre D au départ.
Ce genre de gaine résiste trés bien aux hydrocarbures
(huile, essence, la plupart des solvants) à des températures
relativement élevées (>125°C), au vieillissement
et au frottement.
La rigidité diélectrique de la gaine rétreinte
est trés grande et dépasse la plupart du temps 10kV/mm.
Il existe aussi des gaines thermorétractables particulières
:
- transparentes qui protègent et laissent voir le marquage
- à base de téflon pour résister à
des températures supérieures à 250 °C
- manchons de formes diverses, Y, embouts, capuchons...
Application

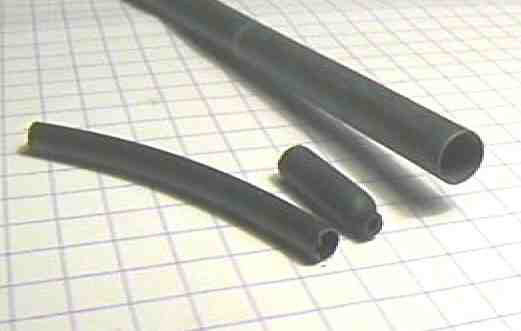

- Choisir une gaine de diamètre à peine supérieure
à la connexion à protéger, (il existe de
nombreux diamètres, voir photo).
- couper la longueur nécessaire (voir photo ci-dessus)
et l'enfiler sur l'isolant du conducteur.
- souder le fil à raccorder
- chauffer la gaine thermorétractable à l'aide d'un
générateur d'air chaud, ou, à défaut,
en approchant la panne d'un fer à souder en prenant soin
de ne pas la toucher.
