La capacité d'un condensateur variable passe de son minimum
à son maximum en un demi-tour de son axe. Si ce CV est
utilisé pour le réglage d'un circuit d'accord, il
n'y a pas de problème. Par contre si le CV est utilisé
pour le réglage précis de la fréquence d'un
récepteur ou d'un générateur, le réglage
sera très pointu et difficile à effectuer. Un système
de démultiplication est alors inséré entre
le bouton de commande et l'axe du CV.
CV avec démultiplication incorporée

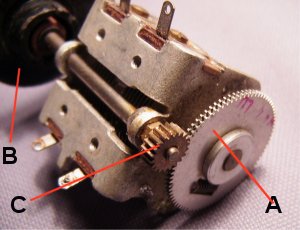

Le condensateur variable de la
photo utilise un système de démultiplication composé
de :
- petit pignon C
- roue dentée A avec rattrapage de jeu.
Le rapport entre le nombre de dents est tel que la roue A fait
un demi-tour quand le bouton B fait 2 tours. Le rapport
de démultiplication est de 4.
Rattrapage de jeu
Même si la denture des deux pignons était parfaite,
avec l'usure, du jeu apparaîtra qui deviendra gênant
pour ajuster la fréquence d'un oscillateur. Pour éviter
cela, la roue A est formée de deux flasques identiques
et frottant l'un contre l'autre. Un ressort R fait pivoter
les deux flasques et les oblige à serrer comme une pince
la dent du petit pignon.

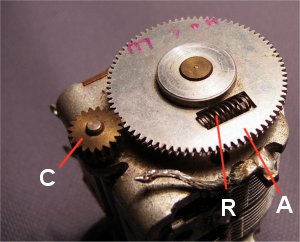

Le ressort R oblige les deux flasques de la roue A à
entrer en contact permanent avec la denture du pignon C.

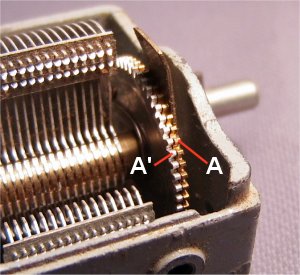

les deux flasques composant la roue dentée A.
Entretien
Si les flasques A et A' (voir photo) ne glissent plus librement
l'un contre l'autre, le système de rattrapage de jeu ne
joue plus son rôle. Il faut alors nettoyer avec un solvant
gras (kerdane, white-spirit) les traces de graisse séche
et de poussière. Brosser les dentures si nécessaire.
Ensuite mettre une goutte d'huile très fluide entre les
deux flasques (les écarter avec la lame fine d'un couteau
sans abîmer la denture) et une huile un peu plus visqueuse
sur la denture du pignon.
Autres type de démultiplication
Il existe des boutons démultiplicateurs et des sytèmes
de démultiplication qui s'interposent entre le bouton de
commande et le CV. Voir Démultiplications
pour CV.
