L'approvisionnement d'un condensateur variable n'est pas très facile mais les solutions ne manquent pas.
Récupération
Avant l'ère du numérique,
tout récepteur ou émetteur à fréquence
variable utilisait un ou plusieurs CV, plus ou moins intéressants
pour l'amateur de 2014. C'est surtout sur des carcasses inutilisables
que l'on démontera ces composants, pas sur un bel appareil
en état de marche... Fouiller les greniers, faire les brocantes
(en particulier celles qui ne concernent pas la radio). Les CV
récupérés sont parfois en mauvais état
(lames tordues, axe grippé...) et devront être remis
en état soigneusement.Suivant ce que l'on cherche on s'intéressera à :
- Récepteur à transistor années 1960 à 1990 : petit CV 50 à 500pF (AM), souvent avec démultiplication, faible isolement

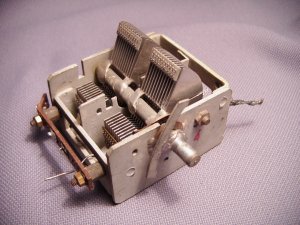

- Récepteur de radiodiffusion à lampe années 1930 à 1970 : CV double cage 500pF, isolement moyen (photo ci-contre)
- Récepteur militaire HF (à lampes) années 1940 à 1960 : CV multi-cage de belle qualité, capacités allant de 20 à 500pF souvent avec démultiplication très précise
- Emetteur militaire HF correspondant aux récepteurs évoqués : CV similaires mais avec parfois une tension de service de plusieurs milliers de volts
Achat d'occasion
Les CV d'occasions sont parfois plus chers que l'appareil qui les contenait, repérer les carcasses sous les étalages dans les salons. Le prix varie de 1 à 100 euros, selon la rareté de l'objet et son état.
Sur Internet
Avec Google utiliser des critères de recherche du genre :
"Air variable capacitor price"
"Condensateur variable prix"
Petites annonces
- dans les revues radioamateur (REF, UBA, Ondes...)
- sur les portails radioamateur (.org ...)
- dans les radio-clubs
Auprès des anciens
Le nombre de radioamateurs fabriquant encore leurs équipements est assez restreint mais nombreux sont les anciens qui stockent du matériel parfois très rare "au cas où". En échange d'un service ou d'un autre objet ou tout simplement par "esprit OM", beaucoup d'entre eux sont prêts à faire un heureux pour le plaisir de voir revivre des vieux souvenirs.
Achat neuf
Les grands distributeurs de composants ne proposent plus de CV dans leurs catalogues mais quelques commerçants et artisans vendent des CV neufs à des prix généralement assez élevés. Les CV de fabrication artisanale sont de belle qualité et possèdent des caractéristiques rares de capacité et d'isolement. C'est une des solutions pour la réalisation d'une boîte d'accord performante.
Réalisation d'un CV
On peut être conduit à réaliser soi même un CV pour plusieurs raisons :
- le CV nécessaire est introuvable sur le marché (dimensions, tension d'isolement...)
- le CV existe mais il est très cher
Les deux principaux besoins touchent aux antennes :
- réalisation d'un boîte d'accord de puissance (fort isolement, CV différentiel...)
- réalisation d'une antenne cadre magnétique (fort isolement)

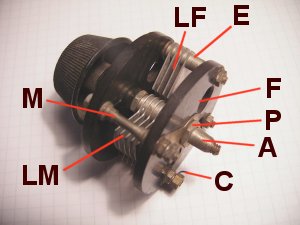

Structure d'un condensateur
variable
