Le boom

Matériau isolant :
- tube rond PVC pour canalisation électrique : antennes courtes, légères, bon marché, fragiles
- tube rond en tissu de verre-époxy : excellent isolant, robuste, cher et difficile à se procurer
- latte de bois : facile à se procurer et à travailler, bon marché, mauvais isolant. Antennes intérieures ou d'utilisation limitée à l'extérieur. A vernir.
Métal :
- tube rond ou carré en Dural ou AG5 : relativement cher, robuste, très bon conducteur, facile à travailler, possibilité de récupération d'antennes TV
- tube acier rond, carré ou rectangulaire : lourd, très robuste, facile à approvisionner, bon marché, facilement oxydable, se soude facilement.

Perçage d'un tube rond pour la fixation des éléments
Le problème est de percer des trous selon des diamètres parallèles. Pour cela il faut une perçeuse montée sur un support (sensitive, à colonne) et munie d'un étau orientable et blocable.
- Fixer solidement avec des colliers Rilsan C (par exemple) le tube T sur une latte de bois L rabotée qui sera fixée dans l'étau E pour chaque trou.
- Percer un avant-trou de faible diamètre pour éviter qu'un foret F de gros diamètre ne dérape à la surface du tube.

Utilisation d'un boom en bois

L'exemple ci-contre est un profilé carré 20x20 de chêne raboté. A défaut de bois dur une latte de sapin peut convenir à condition qu'elle soit bien droite et absolument sans noeud.
Les éléments sont en duralumin de diamètre 4 mm. Percer avec un foret de diamètre très légèrement supérieur à 4 mm ou percer à 4 et augmenter le diamètre du trou avec une lime ronde (queue de rat) de façon à ce que l'élément entre en serrant légèrement dans le trou.
Immobiliser l'élément avec une goutte d'araldite de chaque côté.
Vernir le boom avec un vernis polyuréthane.



Utilisation de tubes PVC

Pour les installations électriques apparentes on utilise du tube en PVC de petits diamètres : 16, 20, 25, et 32mm pour les plus courants (il existe aussi du 40, 50 et 63mm) appelé tube IRL ( Isolant, Rigide, Lisse), encore appelé tube IRO, disponible en grande surface en barre de 2m à un prix très modique. On trouve aussi des accessoires comme des manchons qui permettent de mettre deux tubes bout à bout, pour un boom en deux parties. On peut ainsi réaliser des antennes pour le trafic en portable qui sont démontables, légères et faciles à réaliser.
Ce tube est léger mais d'une rigidité limitée. Il ne remplace pas le tube cylindrique ou carré pour les installations fixes.
Pour la fixation des éléments on peut utiliser des clips ou colliers de fixation utilisés pour fixer ces tubes contre les murs.

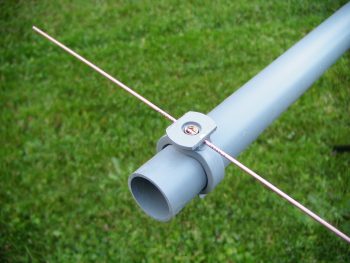

Les tubes sanitaires de diamètre 32mm en PVC sont robustes, légers et indifférents aux intempéries. Il existe des manchons pour les mettre bout à bout et des Tés qui permettent des assemblages boom-mât. Le PVC se colle facilement. Photo ci-contre : boom en PVC diamètre 32 et support d'élément réalisé à l'aide de collier-lyre.

Le boom en acier

Le tube carré en acier est facile à se procurer chez un marchand spécialisé dans ce genre de produits sidérurgiques ('fer à béton, profilés...). Le prix, généralement exprimé au kg est souvent beaucoup moins cher que dans les magasins de bricolage.
L'acier est facile à souder à l'arc, pour celui qui a quelque expérience, ce qui permet de construire des bras de déport de conception particulière.
Autre avantage de l'acier : sa très grande résistance mécanique et les possibilités d'usinage qu'il permet : perçage et taraudage...
Ses défauts : le poids (par rapport aux alliages d'aluminium) et la corrosion (rouille) mais deux couches d'une très bonne peinture antirouille protège le métal pendant de nombreuses années.
Photo ci-contre : le boom en tube carré de 20x20mm d'une yagi 16 éléments 403MHz (polarisation verticale) pour l'écoute des radiosondes croisée avec une 5 éléments 50MHz (polarisation horizontale). Un bras de déport en cornières d'acier mécanosoudées permet la fixation sur le mât.
