Définition

Pour relier correctement une ligne coaxiale asymétrique à un dipôle symétrique on peut utiliser un dispositif de symétrisation très simple appelé "sleeve-balun" ou symétriseur coaxial. Le rapport de transformation d'impédance est de 1
Il consiste en un tube de cuivre de longueur électrique lambda/4 dans lequel est enfilé le câble coaxial d'alimentation. L'extrémité du tube côté utilisation (donc côté opposé au dipôle) est reliée à la tresse du câble.

La longueur physique du tube est égale au quart d'onde x 0,95
En pratique :
Lg = 71/f
f étant la fréquence en MHz


Réalisation mécanique

La difficulté est la réalisation d'une bonne étanchéité. La solution proposée est en place sur une antenne yagi 16 éléments 403MHz et se comporte correctement depuis plusieurs années à l'extérieur.
Pour un câble de diamètre 5 ou 6 mm (RG58 ou RG59) le tube de cuivre aura un diamètre intérieur de 16 à 20mm.
Préparation
Dans une plaque d'isolant, par exemple du PVC sanitaire de 4mm d'épaisseur, on découpera et on tournera 5 ou 6 rondelles dont le diamètre extérieur sera ajusté pour coulisser juste dans le tube de cuivre. Le diamètre intérieur des rondelles sera à peine supérieur à celui du câble coaxial.

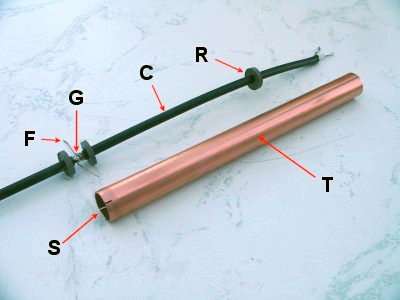

Le tube de cuivre T est découpé à la longueur Lg calculée comme ci-dessus.
- à une des extrémités du tube faire deux encoches S à la scie à métaux sur une longueur de 5mm
- A une distance un peu plus grande que Lg, enlever la gaine isolante du câble coaxial sur une longueur de 5mm (point G)
- Enfiler une rondelle R au delà de la partie dénudée
- Prendre un fil de cuivre nu de 0,8mm de diamètre environ et l'enrouler autour de la tresse dénudée en G. Souder ce fil à la tresse du coaxial sans faire fondre le diélectrique du câble. Les deux extrémités du fil de 0,8mm seront glissées dans les fentes du tube.
- Enfiler les rondelles isolantes en les répartissant sur le câble. Les immobiliser avec un point de colle (mastic silicone, colle chaude...) si nécessaire ; leur rôle étant de maintenir un écartement constant entre le câble coaxial et le tube de cuivre. Une des rondelles R sera placée tout près de la partie dénudée (voir photo ci-dessous)
- Enfiler le tube par dessus les rondelles et insérer les deux fils dans les fentes
- Souder avec un fer puissant les deux fils sur le tube
- Bourrer de mastic silicone le vide autour de la partie dénudée du câble et pousser la rondelle mise en réserve sur le câble
- Si l'extrémité du tube côté dipôle doit rester à l'air libre, le fermer également avec du mastic silicone

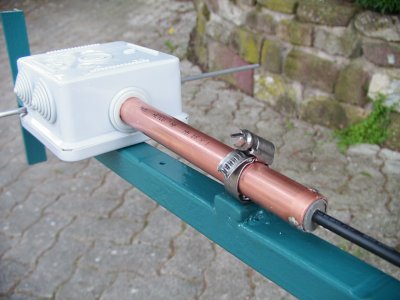

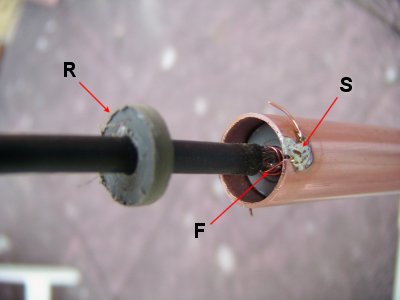

S : soudure des fils F sur le tube cuivre  F : soudure des fils sur la tresse du câble  R : rondelle laissée en réserve et servant de bouchon		Exemple d'utilisation. Le tube cuivre peut être relié ou non électriquement au boom. ici il est fixé solidement au boom par un collier Serflex en inox. Les phénomènes de corrosion par le couple électrique sont négligeables.
