On va se servir des propriétés du circuit résonant
parallèle : une bobine dont l'inductance est connue est
placée aux bornes du condensateur dont on veut mesurer
la capacité. On obtient un circuit bouchon dont il est
facile de mesurer la fréquence de résonance à
l'aide d'un grid-dip. Connaissant cette dernière et la
valeur de L, il reste à appliquer la formule de Thomson
sous sa forme :
Avec : C : capacité en pF f : fréquence de résonance mesurée
en MHz L : inductance en µH
Cette méthode ne permet guère de mesurer des capacités
au delà de quelques nanofarads et sa précision n'est
pas exemplaire. Un autre inconvénient est qu'elle nécessite
de faire un calcul avant de connaître la valeur de C.
Mesure

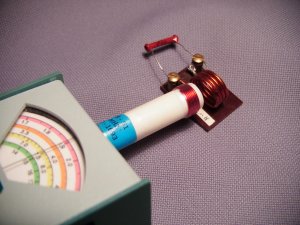

La bobine étalon a une inductance de 0,26µH. Un condensateur
marqué 100 pF est mis en parallèle avec la bobine
et la fréquence de résonance est mesurée
: 30 MHz
L'application de la formule :
Précision
On sait que la précision de la mesure de la fréquence
au grid-dip n'est guère meilleure que 5%. En pratique lorsque
la fréquence à mesurer est de 30 MHz, on pourrait
aussi bien lire 29 que 31 MHz.
En appliquant la formule précédente la mesure de
la capacité pourrait être aussi bien 101 que 116
picofarads. Cette précision n'est pas suffisante pour réaliser
un filtre précis mais la mesure peut aider à éliminer
un condensateur d'une capacité trop éloignée
de la capacité désirée.
