Contrairement à la photodiode, la photorésistance
n'a pas de sens de branchement. Sa valeur en ohms dépend
de l'éclairement qu'elle reçoit. C'est cette valeur
que nous allons mesurer
Matériel

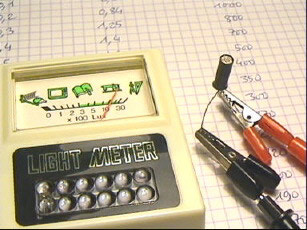

Sur la photo ci-contre :
- un petit lux-mètre qui va permettre de comparer la variation
de résistance avec la variation de lumière. Ce n'est
pas un appareil de laboratoire mais il suffit pour comprendre
les phénomènes étudiés.
- la photorésistance sur laquelle sont branchés
les cordons du contrôleur digital.
Non visibles sur la photo :
- le contrôleur digital
- la lampe de bureau de 60 watts
- un mètre de menuisier pour mesurer les distances.
Premier essai
Son but est de déterminer les valeurs extrêmes que
peut prendre la valeur en ohms de la photorésistance. Celle-ci
a été placée à 10 cm de l'ampoule
de 60 W allumée et dans l'obscurité la plus complète.
- pleine lumière : 0,5 kilohm
- obscurité : 25 kilohms
La sensibilité est grande dans l'obscurité, la résistance
diminue avec le moindre filet de lumière.
Résistance en fonction de l'éclairement
Le flux lumineux émis par la lampe n'est pas connu dans
l'absolu mais celà n'empêche pas de faire des mesures
relatives. Il ne doit pas y avoir d'autre source de lumière
dans la pièce pour ne pas perturber la mesure.
L'éclairement (en lux) et la résistance de la LDR
(en kilohms) a été mesurée en tournant ces
deux capteurs vers la source lumineuse et en les éloignant
progressivement de 10 en 10 cm.
Les mesures de distances sont à 1cm près et celle
d'éclairement à 10 ou 20 %, ce qui explique le manque
de régularité des courbes.
