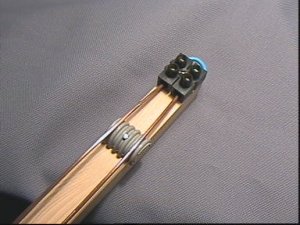

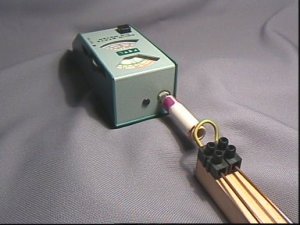

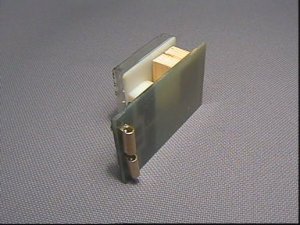

Généralités La ligne de Lecher est un dispositif servant à mesurer sommairement la fréquence d'un signal. Elle est constituée d'une ligne bifilaire sur laquelle on peut déplacer un détecteur permettant de mesurer avec précision la position des ventres et noeuds (de tension et d'intensité) des ondes stationnaires sur la ligne. C'est aussi un bon champ d'expérimentation pour comprendre le phénomène des ondes stationnaires. En pratique le champ des fréquences utilisables s'étend de quelque 20 à 1000 MHz. La précision de la mesure de longueur est de l'ordre de 1 cm. Réalisation de la ligne Une latte en bois sec bien raboté de section 25x25 mm convient parfaitement. Il n'est pas nécessaire de la peindre mais graduer en centimètres une de ses faces sera très utile. De sa longueur dépendra la fréquence minimum d'expérimentation. Avec une longueur de 2,5 m on peut descendre à 30 MHz. Le fil de cuivre nu doit être très droit et rigide pour pouvoir supporter le passage du détecteur sans fléchir. On peut opter pour du fil de diamètre 2 mm bien droit impossible à tendre mais assez rigide ou du fil de diamètre 1 mm bien tendu soutenu par des entretoises isolantes. L'écartement entre les deux fils est d'environ 15 à 20 mm Détails de la ligne   Extrémité de la ligne côté boucle de couplage. Un domino permet le raccordement de la boucle à la ligne bifilaire.   Extrémité côté court-circuit. Le support gris est un morceau de gaine électrique annelée coupé en deux longitudinalement. Le nombre de support à la ligne est un compromis : trop nombreux le facteur de vélocité diminuera et les pertes augmenteront, trop espacés la ligne fléchira lorsqu'on fera glisser le détecteur sur les fils Le détecteur Il est décrit en détail dans la page Détecteur de signal HF très simple. Avec la ligne de Lecher il est utilisé pour la mesure des tensions et des courants dans la ligne.   Détecteur de courant. La boucle en fil électrique isolé a la largeur de la ligne et une dizaine de cm de longueur   Vue sur les deux contacts en laiton récupérés sur un domino d'électricien. On peut aussi y fixer deux petites antennes L'estimation de l'intensité du courant dans la ligne se fait en posant la boucle du détecteur sur la ligne sans faire toucher les contacts et les fils de la ligne La mesure de la tension entre les deux fils de la ligne en un point précis est effectué en faisant glisser les deux contacts du détecteur sur les fils. Attention à maintenir un bon contact.
