Le réseau des balises NCDXF/IARU est un ensemble de 18 balises réparties dans le monde permettant à tout radioamateur de connaitre en 3 minutes l'état de la propagation sur les bandes amateurs de 14 à 28 MHz. C'est une initiative de la North California DX Foundation (NCDXF) en collaboration avec l'International Amateur Radio Union (IARU).

Principe

    18 balises réparties sur les 6 continents émettent chacune à leur tour sur la même fréquence avec une puissance décroissant de 100 à 0,1 watts. Le cycle total dure 3 minutes. Par exemple après avoir réglé le récepteur sur 14,100 MHz on entendra :
- rien pendant 20 secondes (parce la propagation est nulle en direction de l'Amérique du Sud).
- l'indicatif de 4U1UN (balise de New-York) manipulé à 22 mots/minutes avec une puissance de 100 W.
- un trait de 1 seconde à 100 W avec un signal à S5.
- un trait de 1 seconde à 10 W avec un signal à S4.
- un trait de 1 seconde à 1 W avec un signal à S3 avec du QSB.
- un trait de 1 seconde à 0,1 W à peine audible.
- quelques secondes plus tard l'indicatif de VE8AT à peine audible
- un trait de 1 seconde à 100 W avec un signal à S1.
- plus rien pendant plus d'une demi-minute car la propagation n'est pas extraordinaire.
- la balise japonaise JA2IGY.
-...

    Chaque balise émet tour à tour sur chacune des 5 bandes DX pendant 5 fois 10 secondes à chaque cycle.
Les émetteurs sont des TS50 chargés par des antennes verticales Cushcraft omnidirectionnelles.

Ecouter la balise OH2B, le 1/12/2001 à 1030 TU sur 14,100 MHz : Son

Utilisation

    L'intérêt de ce système de balise est énorme aussi bien pour le trafic que pour l'étude de la propagation :
- Il suffit de quelques minutes à un DX-er (voir le trafic DX sur décamétriques) pour estimer les possibilités de la propagation sur la bande qui l'intéresse sans changer de fréquence. Le nombre de traits entendus par balise (100 W - 10 W - 1 W ou 100 mW) lui permet de savoir avec une grande fiabilité si la propagation est médiocre, normale ou exceptionnelle.
- L'écoute du quatrième trait (émis à 100 milliwatts) permet de se faire une idée des possibilités inimaginables du trafic en QRP.
- Pour comparer les diagrammes de rayonnement de deux antennes il suffit d'écouter l'ensemble des balises sur les deux antennes.
- En notant heure par heure ou jour après jour le niveau des signaux reçus, il est possible de mener des études de la propagation ionosphérique sans matériel de mesure sophistiqué.

Fréquences

Bande 20 m : 14,100 MHz
Bande 17 m : 18,110 MHz
Bande 15 m : 21,150 MHz
Bande 12 m : 24,930 MHz
Bande 10 m : 28,200 MHz

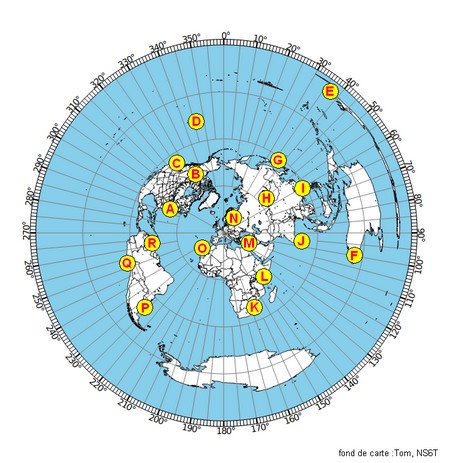

Liste des balises NCDXF/IARU

    L'ordre des balises dans le tableau est celui dans lequel elles émettent. Toutes les balises ne sont pas opérationnelles en permanence pour des raisons techniques. Visiter le site de la NCDXF pour plus de précisions (voir Liens). Pour surveiller la propagation imprimer le tableau ci-dessous et notez le numéro du trait le moins audible (100W=1, 10W=2...) ; préciser en tête de colonne la date ou l'heure ; indiquer dans la colonne direction l'azimut de la balise à partir de votre QTH.

N°

Indicatif

QTH

Locator

direction

A

4U1UN

UN New York

FM20AS

B

VE8AT

Eureka,Nunavut

EQ79AX

C

W6WX

Nr San Jose CA

CM87

D

KH6WO

Honolulu

BL11BK

E

ZL6B

Nr Masterton

RE77TW

F

VK6RBP

28k SE Perth

OF87BW

G

JA2IGY

Mt Asama

PM84JK

H

RR9O

Novosibirsk

NO14KX

I

VR2HK

Hong Kong

OL72CG

J

4S7B

Colombo

MJ96

K

ZS6DN

Pretoria

KG44DC

L

5Z4B

Nr Mombasa

KI95

M

4X6TU

Tel Aviv

KM72JC

N

OH2B

Karkkila

KP20BN

O

CS3B

Madeira

IM12

P

LU4AA

Buenos Aires

GF05

Q

OA4B

Lima

FH17KV

R

YV5B

Caracas

FK60NL
