Certains composants prennent l'apparence d'autres et il faut parfois la loupe ou l'appareil de mesure pour les démasquer. Voici quelques exemples.
Résistances ou diodes ?
Les
bagues de couleur ne sont pas réservées aux résistances.

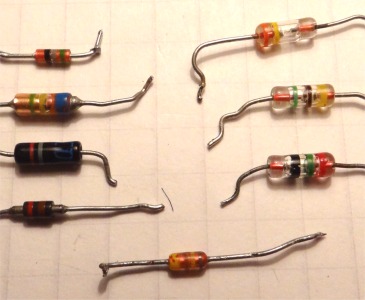

La photo ci-contre montre cinq diodes au silicium et trois au
germanium.L'identification de la référence d'une diode par le code des couleurs n'est pas aisée car il existe plusieurs méthodes non seulement numérique mais aussi alphabétique. On se contentera généralement de déterminer à l'aide du contrôleur universel s'il s'agit d'une diode au germanium ou au silicium.
Une seule diode est identifiable facilement sur la photo : la 1N4148 isolée en bas. Avec une loupe ou une bonne vue on peut reconnaître quatre anneaux : jaune (4), marron (1), jaune (4) et gris (8).

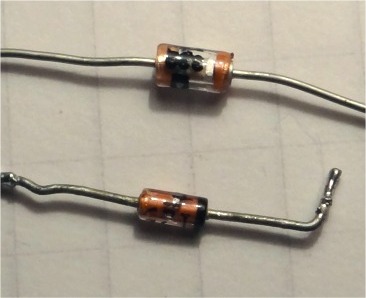

Il
faut vraiment y regarder de près pour douter que le composant
en haut de la photo est un condensateur de 33pF enfermé
dans un tube en verre. L'inscription peut attirer l'attention
: "330" (ou "33P" ?) et "50V". La
mesure au contrôleur pluis au capacimètre permet
de trancher, il s'agit d'un condensateur de 33pF.

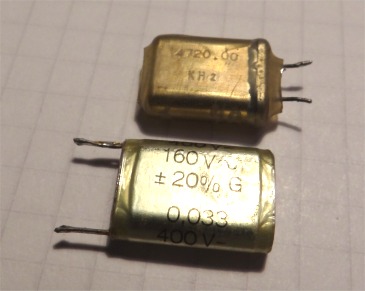

La confusion n'est possible que
de loin car la forme, la taille et le marquage ne font pas illusion
longtemps.

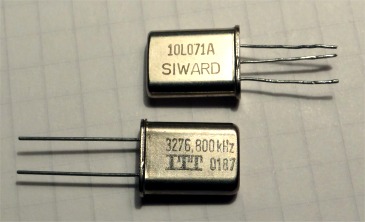

Soudés sur le circuit, il
faut vraiment faire attention pour s'apercevoir que le filtre
à quartz référencé 10L071A n'est pas
un simple quartz comme celui qui l'accompagne sur la photo. C'est
en remarquant les trois fils (dont un, celui du centre est soudé
au boîtier) et surtout en recherchant la datasheet sur Internet
qu'on peut être certain qu'il s'agit d'un filtre 10,7MHz

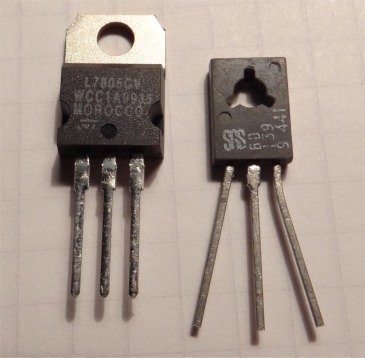

Ils ont chacun trois pattes et
un boîtier noir de dimensions très proches. Ils sont
souvent fixés sur un radiateur ou sur une partie du châssis
de l'appareil. La référence imprimée sur
le boîtier permet de trancher facilement : L7805 pour le
régulateur de tension 5 volts et BD139 pour le transistor.
