La forme des composants est tellement variée qu'on peut avoir du mal à les identifier, même avec de l'expérience. Voici quelques exemples qui permettront au néophyte de s'y retrouver un peu à l'aide de quelques circuits de provenances diverses. Ces descriptions montreront également différentes méthodes de réalisation.

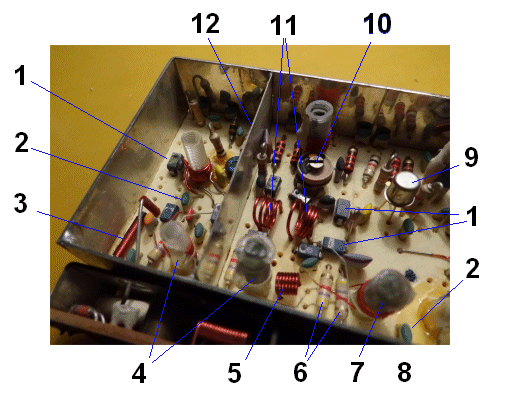

Tuner VHF années 80
Le circuit est contenu dans un
boîtier blindé pour ne pas être perturbé
par les rayonnements parasites extérieurs, en particulier
ceux générés par le téléviseur.
Le couvercle a été ôté.1 - diode varicap faisant office de condensateur variable
2 - condensateur céramique de découplage
3 - self de choc sur barreau de ferrite
4 - self d'accord sur mandrin avec noyau de réglage en poudre de fer
5 - self de choc bobinée en l'air
6 - résistances
7 - self d'accord dont le noyau a été bloqué avec de la cire
9 - transistor
10 - condensateur ajustable
11 - self d'accord bobinées en l'air dont la valeur a été ajustée en écartant les spires
12 - cloison de blindage séparant l'étage préamplificateur de l'étage de conversion de fréquence
Récupération des composants :
- Commencer par démonter le boîtier et les cloisons de blindage. Un fer puissant peut être nécéssaire
- Les diodes varicap sont les éléments les plus intéressants, elles se déssoudent facilement
- les transistors ne sont certes pas très performants mais pourront être utiles si leurs pattes sont suffisamment longues
- les mandrins des selfs peuvent être récupérés. On enlèvera la cire en la chauffant modérément (sèche-cheveux, bain-marie). Les noyaux sont fragiles
- les selfs de choc peuvent être très utiles.

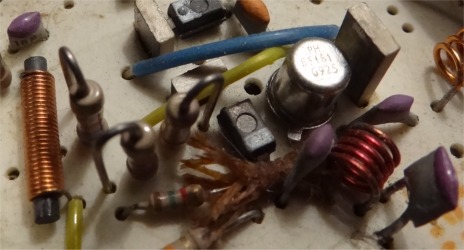

Tuner UHF années 80
De la même époque
que le tuner UHF du précédent paragraphe. On remarque
que les pattes du transistor sont plus courtes.La photo étant prise en macro, on reconnait mieux les composants repérés sur la photo précédente : selfs de choc, diodes varicap, condensateur céramique avec leur chapeau violet...
Noter la présence d'un composant particulier : un condensateur fixe de faible valeur planté verticalement dans un trou rectangulaire du circuit imprimé. Il se dresse juste derrière le transistor. Un autre condensateur de même technologie mais de valeur plus faible est en partie visible entre le fil bleu, le bord supérieur de la photo et une diode varicap. On peut récupérer facilement ces condensateurs en les dessoudant par dessous et en les poussant avec une lame de tournevis.

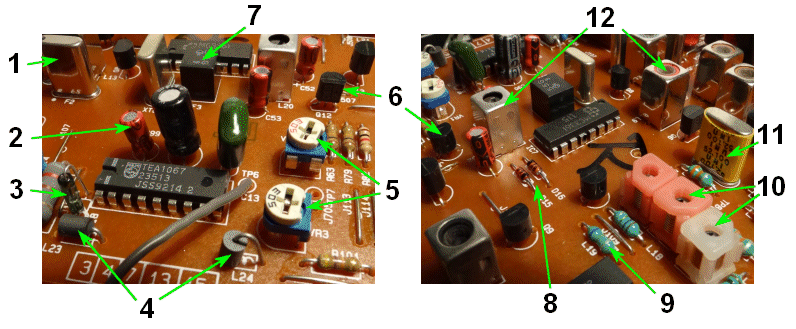

Téléphone sans fil - fin des années 80
La technologie utilisée dans cet appareil est à cheval entre le câblage classique et le montage en surface des composants. Ceux-ci ressemblent beaucoup à ceux que l'on trouve dans les récepteurs de radiodiffusion. Des fonctions complètes comme le changement de fréquence, l'amplification et la détection FM sont intégrées dans un seul circuit.
1 - filtre 10,7 MHz (et
non pas un quartz, repérés par un "F")2 - condensateurs chimiques
3 - diode au germanium
4 - selfs de choc
5 - résistances ajustables
6 - transistors
7 - filtre
8 - diodes de commutation
9 - selfs de choc (et non résistances, repérées par un "L")
10 - self HF
11 - quartz (repéré par "Xtl")
12 - transformateurs ou selfs 10,7MHz
Récupération des composants :
La platine comporte de nombreux autres composants qui ne figurent pas sur les photos : régulateur de tension, transfo et filtres BF, diodes de redressement et une foule de résistances et condensateurs CMS soudés sur la face "cuivre" de la platine de circuit imprimé.
Les transfos et selfs 10,7MHz sont assez délicats à dessouder, comme les circuits intégrés.

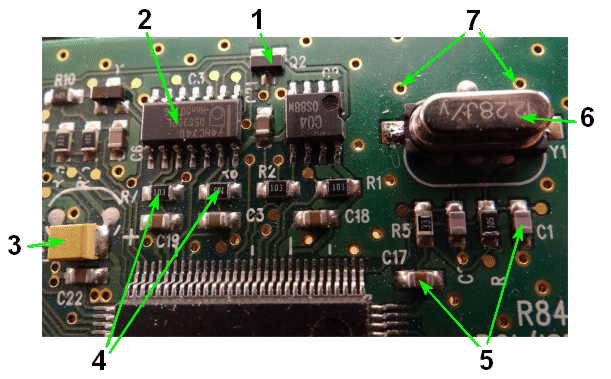

Carte PC années 90
Cette carte additionnelle s'insérait
dans un connecteur de la carte mère du PC pour mettre le
dialogue avec un modem extérieur. Le circuit imprimé
est à double face, les connexions traversant la plaque
se faisant à l'aide de trous métallisés repère
7)1 - transistor (repéré par la lettre "Q")
2 - circuits intégrés DIL
3 - condensateur polarisé (le "+" est repéré sur le circuit)
4 - resistances (repérés par la lettre "R") marquées "103" donc de valeur 10 kilohms
5 - condensateurs (repéré par la lettre "C")
6 - quartz (repéré par la lettre "Y")
Récupération des composants :
En l'absence de matériel adapté, on ne pourra récupérer des composants montés en surface que les que les quartz et avec précaution les résistances et condensateurs les plus volumineux. Un fer à panne fine est bien sûr nécessaire.
Il est souvent plus simple de stocker quelques circuits imprimé pour y démonter plus tard les composants dont on pourrait avoir besoin.
