Toutes les bobines d'arrêt
ne réagissent pas de la même façon en fonction
de la fréquence. A cause des capacités parasites
entre les spires de la bobine, la variation de l'impédance
de celle-ci présente des anomalies. Lorsque la fréquence
augmente, l'impédance passe par un maximum puis diminue.

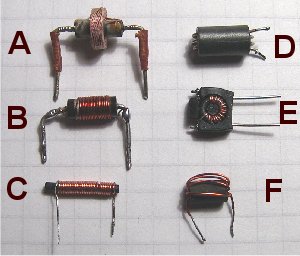

La self se comporte un peu comme un circuit bouchon.L'expérience réalisée porte sur 6 bobines d'arrêt diverses :
A - en nid d'abeille (HF)
B - spires jointives sur une résistance
C - spires jointives sur un bâtonnet de ferrite
D - self de choc VHF "VK200"
E - sur tore ferrite
F - sur perle ferrite
Mesures
Les mesures de l'impédance
de chaque self ont été faites avec l'impédancemètre
MFJ-259. Mais cet appareil ne peut pas mesurer des impédances
supérieures à 650 ohms.On remarque qu'en règle générale l'impédance augmente assez vite puisque la réactance selfique est proportionnelle à la fréquence. Au delà d'une certaine fréquence (que l'on peut considérer comme la fréquence de résonance de la self associée à ses capacités parasites) l'impédance décroit, l'influence des capacités parasites devenant prépondérante.
La self B, qui a une inductance plus faible que les autres selfs, se détache du groupe.
Conclusion : le choix d'une self d'arrêt ne peut se faire au hasard, il dépend de la gamme des fréquences à bloquer.
