Mesures sur une diode Zener
Retour au menu : Petites expériences - Index général

Voir aussi : mesures sur une diode au germanium, la diode Zener

La diode zener est surtout utilisée pour stabiliser une tension, on la rencontre dans pratiquement toutes les alimentations stabilisée, en tant que composant ou intégrée dans un régulateur. Dans le sens direct elle se comporte comme une diode ordinaire au silicium. Le courant inverse est très faible tant que la tension inverse ne dépasse pas un certain seuil. Ici la diode utilisée est une BZX55C4V7, son seuil est de 4,7 volts ; la puissance maxi qu'elle est capable de dissiper est de 0,5 watts, ce qui implique que le courant inverse ne devra pas dépasser 100 mA.


Circuit de mesure

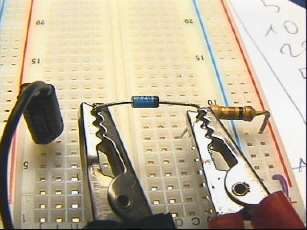

La diode zener Z est reliée à une source de courant continu au travers d'une résistance de 100 ohms en série avec un potentiomètre de 10 kilohms. Le rôle de la résistance de 100 ohms est de limiter le courant dans la diode lorsque le potentiomètre est à zéro. On va mesurer le courant dans la diode et la tension à ses bornes en la branchant dans le sens direct et dans le sens inverse. Le voltmètre utilisé a une très grande résistance d'entrée.


 sens direct : courant important au dessus du coude de 0,6V    sens inverse : très faible courant tant que le seuil Uz n'est pas atteint

Résultats

Les mesures ont été effectuées en deux fois : sens direct puis sens inverse. Les tensions et courants en inverse ont été affectés d'un signe "-" . Dans le sens direct le seuil est à 0,6 volts environ et à 4,7 volts environ dans le sens inverse.

 Uinv (V)

Iinv (mA)
  Ud (V)

 Id (mA)

 -5,08

-80

0,00

0,0

 -5,04

-57

0,68

0,5

 -4,95

-20

0,70

1,0

 -4,89

-10

0,72

2,0

 -4,80

-5

0,75

5,0

 -4,61

-2

0,77

10,0

 -4,42

-1

0,79

19,0

 -4,38

-0,9

0,81

30,0


0,83

45,0

tableau des mesures   courant direct en fonction de la tension aux bornes de la diode
