On peut se trouver avec une couronne de câble coaxial dont le marquage est effacé. Comment retrouver son impédance caractéristique et son facteur de vélocité ?
Mesure du coefficient de vélocité d'une ligne
Lorsque l'on couple un grid-dip
à l'extrémité d'une ligne coaxiale ou bifilaire
dont l'autre extrémité est, soit en court-circuit
(ligne fermée), soit libre (ligne ouverte), on trouve de
nombreux dips tout au long du spectre de fréquence. Comme,
en pratique, nos grid-dip couvrent de 2 à 200 MHz, il faut

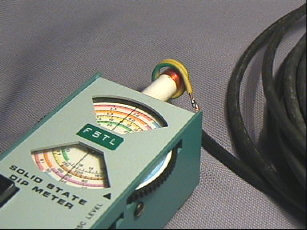

que la ligne ait au moins 2 ou 3 mètres de long.Prenons une couronne de câble de coaxial et court-circuitons l'âme et la tresse à son extrémité. Pour coupler le grid-dip il suffit de souder une ou deux spires à l'extrémité du câble et d'approcher la bobine du grip de ces spires.
Il n'est pas nécessaire
de dérouler toute la couronne de câble.La mesure de la résonance entre 12 et 80 MHz a donné les fréquences suivantes : 12, 24, 36, 48, 60 et 72 MHz.
On remarque que chaque fréquence est un multiple de 12 MHz, autrement dit qu'il y a 12 MHz entre deux fréquences de résonance proche. Il suffit de mesurer 3 fréquences contigües, de faire la diffférence la médiane et la plus faible puis de vérifier que cette différence est égale à celle entre la médiane et la plus élevée.
La longueur d'onde de 12 MHz est 25 mètres et la demi-onde est égale à 12,5 m : c'est la longueur électrique de la ligne.
Pour connaître le coefficient de vélocité de la ligne il suffit d'appliquer la formule :
Où lp est la longueur physique de la ligne et le sa longueur électrique.
Dans notre cas : Vf = 0,8

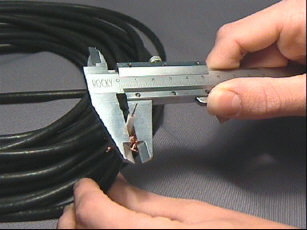

Calcul de l'impédance caractéristique
