L'approvisionnement en composants pour l'amateur est la plupart
du temps un problème. Il est bien rare qu'on ait dans ses
tiroirs ou ses petits casiers la résistance de la bonne
valeur ou la rondelle qui convient.
En 2012, les marchands de composants se font plus rares et l'achat
par correspondance (et par Internet) se généralise.
Mais on ne trouve pas tout ce qu'on veut, les composants spécifiques
pour la restauration d'appareils anciens sont parfois vendus à
prix d'or. De toutes façons, le prix de revient d'un quelconque
montage est in fine plus élevé que le montage acheté
tout fait...
Pour limiter les frais, il reste le recours à la récupération
de composants sur des appareils destinés à la poubelle
: vieux téléviseurs, récepteurs de radio,
amplificateurs Hi-Fi... mais aussi tout un tas de modules et petits
appareils et modules électroniques comme ceux donnés
en exemple ci-dessous.
Le téléphone sans fil
de 1990
Il émettait sur 27MHz, on va donc trouver à la fois
des quartz, selfs,
transistors... utilisables sur les bandes décamétriques.
La visserie, l'antenne téléscopique, le microphone
et l'écouteur pourront se révéler très
utiles un jour. On démontera aussi bien la base fixe que
la partie mobile de l'appareil.
La technologie utilisée à cette époque permet
de récupérer des composants dont les pattes sont
suffisamment longues. De même, CMS (composants montés
en surface) ont des dimensions relativement grandes.

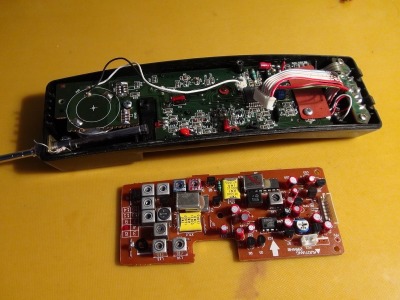

Le mobile du téléphone
sans fil

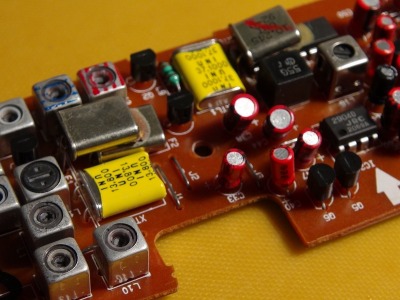

Module HF, composants classiques
des années 80

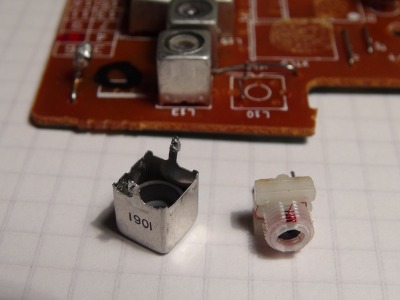

Les petites selfs blindées
ne sont pas toujours faciles à déssouder. Elles
comportent un mandrin fileté avec noyau réglable

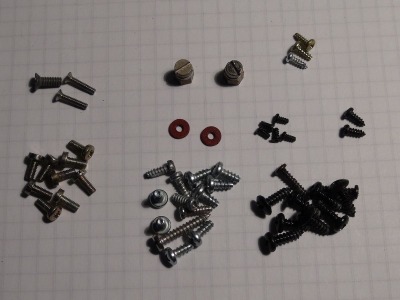

Vis pour métal (à
gauche) ou pour plastique (à droite) de différentes
dimensions. Les rondelles isolantes sont précieuses.

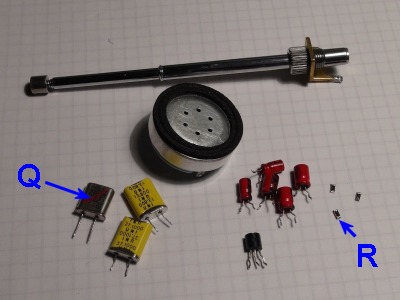

En plus de l'antenne et de
l'écouteur, plusieurs quartz (rep. Q),
des condensateurs chimiques, des transistors... sont faciles
à démonter. Les composants "CMS" (rep.
R) sont plus délicats à
déssouder.

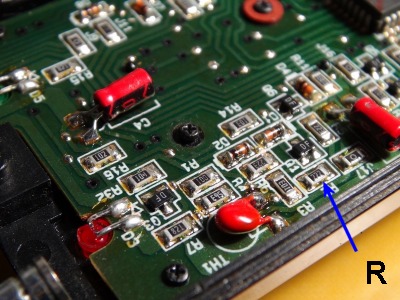

Parmi les composants montés
en surface (CMS) les résistances (rep. R)
sont les plus faciles à identifier. Une certaine habitude
est nécessaire pour les déssouder.
L'ampoule à basse consommation
Ses composants ne sont pas nombreux mais sont particuliers, comme
le condensateur chimique dont la tension de service est plus élevée
que de coutume ou le tore en ferrite.

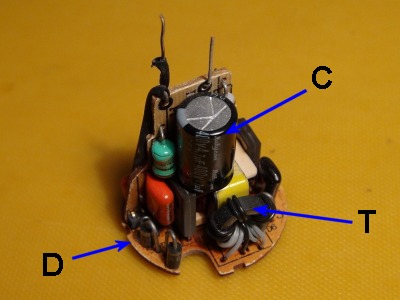

Condensateur chimique (rep.
Q), diodes (rep. D)
et tore ferrite (rep. T) sont faciles à repérer
Parmi les composants montés
en surface (CMS) les résistances (rep. R)
sont les plus faciles à identifier. Une certaine habitude
est nécessaire pour les déssouder.
Le moteur de pendule
Pas grand chose à récupérer : un quartz et
une bobine de fil émaillé très fin.

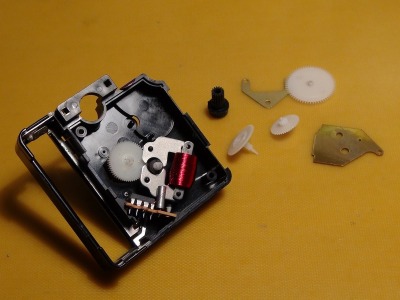

La partie mécanique
est intéressante à démonter mais peu utile
pour l'amateur.

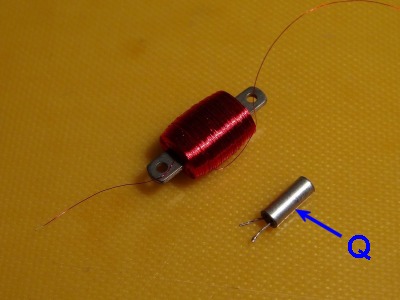

Le quartz (rep. Q),
mais surtout la bobine de fil émaillé sont les
seuls éléments intéressants a priori.
