La prise en main de cet appareil peut être un peu laborieuse pour celui qui n'a jamais utilisé d'analyseur de spectre ou qui ne possède pas la notice du 2710. Le petit mode d'emploi qui suit n'a pas la prétention de remplacer cette dernière, il contient d'ailleurs des raccourcis et des approximations, mais aidera le néophyte à prendre en main sans délai son nouvel appareil.

Présentation

L'analyseur de spectre Tektronix 2710 est un appareil portable qui couvre de 10kHz à 1800MHz. Ses dimensions réduites et ses performances lui feront trouver une place de choix dans un petit labo d'amateur.
Il permet la mise au point, le contrôle et le dépannage de matériels d'émission-réception radioamateur en HF, VHF et UHF.

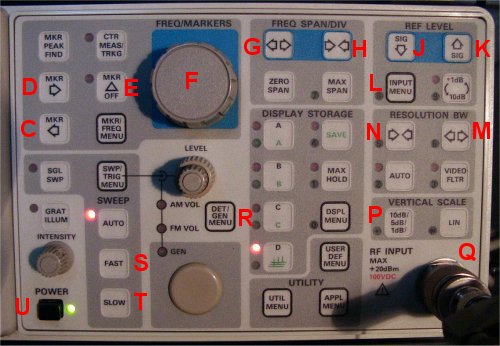

A : affichage paramètres généraux
B : affichage paramètres "fréquence/marqueur"

C : marqueur précédent D : marqueur suivant E : choix marqueur/fréquence F : réglage de la fréquence centrale ou déplacement du marqueur G : diminution de la largeur de la bande de fréquences affichée H : augmentation de la largeur de la bande de fréquences affichée J : augmentation de la valeur du niveau de référence K : diminution de la valeur du niveau de référence L : menu entrée M : élargissement de la résolution N : diminution de la résolution P : échelle verticale en dB/cm Q : prise N d'entrée R : menu démodulation du signal (FM et AM) S : augmentation de la vitesse de balayage T : diminution de la vitesse de balayage U : poussoir marche/arrêt

Mise sous tension

Le cordon d'alimentation étant branché, appuyer sur le poussoir repère U
Au bout de 30 secondes environ l'appareil est prêt.
Brancher un bout de fil de quelques mètres sur l'entrée rep. Q
Les signaux les plus puissants reçus par la petite antenne s'affichent sur l'écran dès que le balayage est terminé. Il s'agit principalement des émetteurs sur les bandes ondes courtes et ceux de la bande FM. La bande affichée va de -20MHz (ce qui signifie que l'origine des fréquences n'est pas calée sur le bord gauche !) à 465MHz environ.

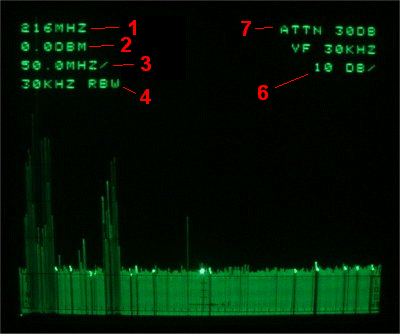

On peut lire dans le coin supérieur gauche de l'écran que :
- la fréquence centrale (rep. 1) est 216MHz
- le niveau de référence (rep. 2) , correspondant à la limite supérieure de l'écran, est de 0 dBm
- l'échelle horizontale (rep. 3) est 50MHz/cm (dans la partie centrale de l'échelle)
- la résolution de balayage (rep. 4) est de 30kHz
Exercice :
- faire varier la luminosité de l'affichage à l'aide du bouton "Intensity" et allumer la grille (graticule) en appuyant sur le bouton "GRAT ILLUM"




Réglage de la fréquence centrale

La fréquence centrale est réglable en continu :
- si le bouton rep. E (MKR Off) est allumé, le presser une ou deux jusqu'à ce qu'il s'éteigne. Noter que l'indication (rep. 7) en haut et à droite de l'écran commence par "ATTN"
- tourner le bouton F
La vitesse de modification de la fréquence dépend de la valeur de l'échelle horizontale.
Exercice : ajuster la fréquence centrale à 250MHz de façon à afficher la bande de 0 à 500MHz

Réglage de la largeur de la bande de fréquence affichée

La largeur de la bande de fréquence visible sur l'écran est réglable en agissant sur l'échelle horizontale "SPAN/DIV" à l'aide des boutons rep. G et rep. H
Par défaut, l'échelle horizontale a une valeur de 50MHz/cm mais elle peut aller de 1kHz/cm à 180MHz/cm
- appuyer sur le bouton G (flèches divergentes) pour dilater l'échelle horizontale (effet loupe) en diminuant le nombre de MHz/cm
- appuyer sur le bouton H (flèches convergentes) pour réduire l'échelle horizontale en diminuant le nombre de MHz/cm
Exercice :
1) régler la fréquence centrale sur 100 MHz
2) régler l'échelle horizontale sur 1 MHz/cm
Question : quelle est la bande de fréquence affichée ?
Réponse : 95 à 105MHz

Réglage de la résolution de balayage

La résolution de balayage "RESOLUTION BW ou RBW" est par défaut de 30 kHz mais elle peut aller de 5MHz à 3kHz voire 300Hz (option)
On l'ajustera en fonction de l'échelle horizontale ; 3kHz ou 300Hz pour une fenêtre de moins de 500kHz de largeur, 300kHz ou 5MHz pour une fenêtre de plus de 500MHz
- appuyer sur le bouton M (flèches divergentes) pour augmenter la valeur de la résolution
- appuyer sur le bouton N (flèches convergentes) pour diminuer la valeur de la résolution en utilisant un filtre plus étroit
Exercice :
1) régler la fréquence centrale sur un émetteur de radiodiffusion dans la bande 7,3 MHz
2) régler l'échelle horizontale sur 10kHz/cm
3) comparer l'affichage du spectre avec une résolution de 3kHz et de 30kHz. Avec 3kHz ou mieux 300Hz, les différents émetteurs peuvent être distingués

Modification du niveau de référence

Par défaut, le niveau de référence 0dBm correspond à la limite supérieure de l'écran et l'échelle verticale, celle qui permet de mesurer l'amplitude des signaux, est réglée sur 10dB/cm.
Si un signal de plus de 0dBm doit être affiché, on peut régler le niveau de référence sur une autre valeur avec un pas de 10dB (par défaut) à l'aide des boutons rep. J et K

Ecouter la radio avec le 2710

Cette fonction n'est sans doute pas la plus importante mais, puisque nous avons une antenne branchée à l'entrée de l'appareil, c'est le moment d'utiliser l'un ou l'autre des démodulateurs AM ou FM et de découvrir l'utilisation des menus et le choix des options
Pour cela :
1) afficher le spectre d'un émetteur de la bande FM entre 88 et 108MHz comme dans la section précédente "Réglage de la largeur de la bande de fréquence affichée"
2) choisir une résolution de balayage de 300kHz comme indiqué dans la section précédente "Réglage de la résolution de balayage"
3) Choisir le type de modulation
- Ouvrir le menu "Démodulation" par appui sur le bouton "DET/GEN MENU" (rep. R). Des voyants portant des chiffres s'allument dans la partie droite de la face avant.
- Choisir FM en appuyant sur la touche placée à droite du chiffre correspondant
4) Choisir l'option de balayage manuel. Pour cela :
- Ouvrir le menu "SWP/TRIG MENU" en appuyant sur le bouton correspondant (à gauche du potentiomètre double)
- Choisir l'option 7 "MANUAL SCAN"
Le balayage est effectué à l'aide du petit bouton du potentiomètre double, il permet de choisir la fréquence de l'émetteur à écouter.
Le volume du signal BF démodulé peut être réglé à l'aide du gros bouton du potentiomètre double.
Pour l'écoute d'un émetteur AM la résolution doit être réglée plutôt à 3 ou 30kHz

Applications

A titre d'exemples voici quelques utilisations simples de l'analyseur de spectre
- mesure des pertes dans un câble coaxial
