Autrefois la signalisation lumineuse sur les appareils (émetteurs-récepteurs, alimentations, tableaux... était assurée exclusivement par des voyants utilisant des petites ampoules. Ces voyants étaient encombrants (mais il est vrai qu'ils étaient à l'échelle des appareils), consommateurs d'énergie (problème important pour les appareils alimentés par piles) et avaient une durée de vie limitée.
L'arrivée des diodes électroluminescentes dans les années 1970 a été saluée avec enthousiasme par les amateurs.
La présente petite expérience est destinée à découvrir l'utilisation des diodes DEL (appelée plus communément "LED", pour "light emitting diode")

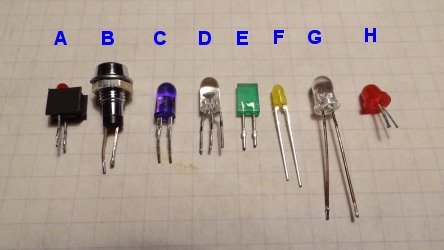

Les différentes diodes LED
Les différentes diodes LED
présentées sur la photo ci contre sont utilisées
comme voyants sur des appareils ou directement sur des cartes
électroniques.Les essais qui suivent seront pratiqués sur les types :
A : rouge 3mm
D : bicolore jaune/vert haute luminosité (partie verte)
G : diode blanche haute luminosité
Méthode

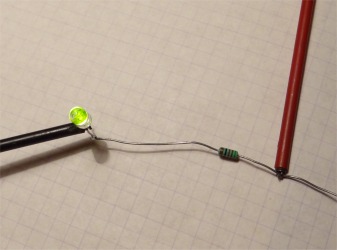

Le matériel nécessaire se compose de :
- alimentation 12V mais une pile de 4,5V peut fort bien convenir
- plusieurs résistances au carbone de valeurs s'étalant de 500 ohms à 1mégohm. Par exemple : 510 - 4.7k - 22k - 39k - 100k - 470k - 820k
- un (ou plutôt deux) contrôleur universel à affichage digital pour mesurer le courant traversant la diode (de quelques microampères à 20 mA) et la tension à ses bornes.
Le courant dans une LED ne doit pas dépasser 20mA en général. Un courant de quelques milliampères est suffisant dans la plupart des cas d'utilisation.
Noter que la tension inverse d'une LED ne doit pas dépasser 5 V.
Branchement des LED : la cathode correspond à la patte la plus courte et au méplat. Pour la diode bicolore la cathode est la patte centrale.
